◆ 概述 ：
QSH 汽水混合加熱器是一種有效利用蒸汽的熱能節能換熱設備。蒸汽和水（衛生用水、采暖水、工
業用水及污水等）直接混合，可直接安裝在管道上。具有換熱效率高、汽水混合均勻、噪聲低、不占空
間、安裝使用簡單等優點，適用于采暖、空調系統、工業運用或其它采用蒸汽加熱流體的場合。

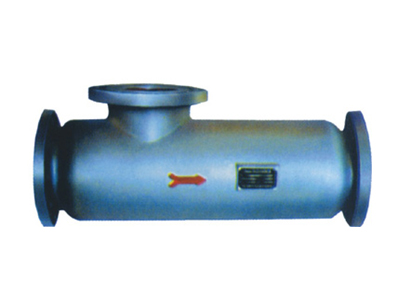

QSH 汽水混合加熱器結構如圖所示，有進水
、進汽和出水三個接口，核心部件為具有特殊流動性的拉閥爾噴管。被加熱水流經拉閥爾管喉部時，其
流動特性發生變化，其靜壓、動壓及流速不斷改變；同時，蒸汽從拉閥爾管上眾多的斜孔中噴出，二者
在不斷的物理參數變化中充分混合，實現熱質交換。為保證加熱器安全的運行， QSH 汽水混合加
熱器蒸汽入口處設有過濾網，防止管道中雜物堵塞噴管小孔，影響使用效果；殼體內填充金屬填料，消
除噪聲。
◆ 設計選型 ：
QSH 可用于空調采暖、衛生熱水的加熱系統
。設計時應根據zui大時水的流量和熱負荷（加熱器所需蒸汽噴入量）確定二項參數選定型號。
1 、加熱器未通入蒸汽時，額定流量下的水
頭損失約為 50KPa ；通入蒸汽后，水頭損失可按 10KPa 考慮。
2 、蒸汽壓力應大于水壓 0.05MPa 以上，系統方能正常運行。
3 、 QSH 加熱器用于生活熱水系統時，應
設置中間水箱，不能直接進入淋浴器，防止水溫失控，發生意外事故。
4 、蒸汽管道應就近設置止回閥，防止水倒流至蒸汽管路
。
5 、蒸汽管道應設置過濾器過濾臟
物，設置調節閥門，便于控制操作。
◆ 安裝使用 ：
1 、加熱器既可水平
安裝，也可豎直向下安裝，蒸汽入口應水平或向下。
2 、加熱器前后裝設閥門、壓力表及溫度計，以便于觀察和調節加熱
器工作狀況。
3 、啟動時，應先通水
，再通汽；停機時，先切斷汽源，再切斷水。
外型尺寸：
DLQSH | 4 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 32 | 40 | 48 | 64 | 80 |
額定流量 | 1.2 | 2.5 | 4.5 | 7 | 10 | 18 | 25 | 35 | 60 | 105 | 165 | 260 | 350 |
工作壓力 | 1.2 | ||||||||||||
凈重 | 10 | 10 | 25 | 25 | 25 | 75 | 75 | 75 | 300 | 300 | 300 | 300 | 300 |
噪聲dB | ≤65 | ||||||||||||
A mm | 240 | 360 | 660 | 1200 | |||||||||
B mm | 105 | 130 | 170 | 300 | |||||||||
C mm | 105 | 130 | 220 | 450 | |||||||||
水側法 蘭 | DN40 | DN65 | DN125 | DN250 | |||||||||
汽側法蘭 | DN40 | DN65 | DN125 | DN250 | |||||||||
