01.節能無負壓供水設備設備優點：? 無二次污染 設備為全封閉運行，異物及空氣不會進入系統。? 節約能源 節 能無負壓變頻全自動供水設備直接與自來水管網串街，在原有壓力的基礎上補充所需壓力，能充分利用 管網的余壓且不會造成負壓，所以所采用的水泵也較小，相對于其他二次供水方式運行節能很多。? 管理方便 本設備為全自動運行，停水停電自動停機，來水來電自動開機，停電時 有自來水壓力直接供水，底層用戶可以繼續供水；由于無二次污染，故本設備也無需清洗。? 節省投資 因本設備無需蓄水池和樓頂水箱，節省了一筆土建投資，也大大節省了占地 面積，提高了土地利用率。? 安裝簡便 現場只需連接近出水口和電源，施工快 。傳統供水設備：? 二次污染 采用蓄水池或水箱都將于空氣接觸，空氣中的粉塵 與細菌很容易進入水中，嚴重的污染了潔凈的自來水。? 浪費能源 將具備一定 壓力的自來水放入水箱中，使二次供水從零壓力開始，不能充分利用原自來水壓力，運行不經濟，不符 合國家節約能源的要求。? 管理麻煩 水池水箱清理時非常麻煩，且影響供水。 ? 先期投資大 修建水池施工周期長，占地面積大，工程量大，易出現滲漏，后 期維護復雜。采用樓頂水箱是在土建設計時就需考慮承重及水箱地基，投資更大。? 停電即停水 由于自來水和二次供水中間不連續，特別是傳統變頻供水停電即無法用水 。本設備如圖所示，系統設定一恒定壓力，如果管網 壓力高于設定值時，電接點壓力表 1 將管網壓力反饋給控制柜 3 ，使水泵機組 2 處于停機狀態，自來 水可直接打到用戶管網對用戶供水。當市政管網壓力變化或管網用水量變化是管網壓力下降時，遠傳壓 力表 5 將管網壓力反饋給控制柜 3 中的 PID 調節器，通過控制器調整變頻器輸出頻率，啟動水泵機組 2 并控制水泵轉速以保持恒壓供水。當水泵機組 2 的供水和自來水的進水保持平衡時，水泵機組可以疊加市政管網的壓力進行恒壓供 水，當由于用水量過大或市政供水不足使這種平衡被打破了，負壓消除裝置發生作用，消除負壓的形成 及水泵機組對管網的影響，仍能維持正常供水，并且不影響管網對其他用戶的正常供水。 當市政管網停水時，水泵機組仍可繼續工作 ，直到罐體中水位下降到液位控制器 7 所設定水位后自動停機，水來后自動開機。選型指南住宅所需zui小水壓建筑層數2345678n層zui小水壓（ MPa ）0.120.160.200.240.280.320.360.12+n*0.04水泵揚程的選擇H 泵 =H 需 -H 源住宅生活用水標準類型生活用水定額 （升 / 人 * 天）時變化系數用水時間僅有給水龍頭，無衛生設備40~902.5~3.024有給水排水衛生設備，但無淋浴設備85~1303.0~2.524有大便器、 洗滌盆和淋浴設備130~1902.8~2.324有大便器、洗滌盆和淋浴設備和熱水供應170~2502.5~2.024無負壓 供水設備的選型應根據使用點自來水壓力、建筑物高度、高峰用水量等參數來確定。型號示例（無特殊要求每套設備均按 2 臺水泵配 備）：WFY50-32WFY- 節能無負壓供水設備；50- 設備額定供水量 50 噸 / 小時32- 設備額定揚程 32 米設備選型表型號水泵型號功率W調節罐 φ× H （ m ）儲能罐G建議安裝空間L × W × H （ m ）WFY11-1040-100A0.550.6 × 1.33.21.2 × 2.0 × 2.8WFY12-1240-1000.370.6 × 1.33.21.2 × 2.0 × 2.8WFY11-1640-125A0.750.6 × 1.33.21.2 × 2.0 × 2.8WFY12-2040-1251.10.6 × 1.33.21.2 × 2.0 × 2.8WFY11-2440-160B1.10.6 × 1.33.21.2 × 2.0 × 2.8WFY12-2840-160A1.50.6 × 1.33.21.2 × 2.0 × 2.8WFY12-3240-160B2.20.6 × 1.33.21.2 × 2.0 × 2.8WFY10-3640-2002.20.8 × 1.63.21.6 × 2.4 × 2.8WFY12-4440-200A30.8 × 1.63.21.6 × 2.4 × 2.8WFY12-5040-20040.8 × 1.63.21.6 × 2.4 × 2.8WFY11-6040-250B40.8 × 1.63.21.6 × 2.4 × 2.8WFY12-7040-250A5.50.8 × 1.63.21.6 × 2.4 × 2.8WFY12-8040-2507.50.8 × 1.63.21.6 × 2.4 × 2.8WFY22-1050-100A0.751.0 × 1.641.6 × 2.4 × 3.0WFY25-1250-1001.11.0 × 1.641.6 × 2.4 × 3.0WFY22-1650-125A1.11.0 × 1.641.6 × 2.4 × 3.0WFY25-2050-1251.51.0 × 1.641.6 × 2.4 × 3.0WFY20-2450-160B1.51.0 × 1.641.6 × 2.4 × 3.0WFY23-2850-160A2.21.0 × 1.641.6 × 2.4 × 3.0WFY25-3250-16031.0 × 1.641.6 × 2.4 × 3.0WFY21-3620-200B31.0 × 1.641.6 × 2.4 × 3.0WFY23-4450-200A41.0 × 1.641.6 × 2.4 × 3.0WFY25-5050-250C5.51.0 × 1.641.6 × 2.4 × 3.0WFY21-6050-250B7.51.0 × 1.641.6 × 2.4 × 3.0WFY23-7050-250A7.51.0 × 1.641.6 × 2.4 × 3.0WFY25-8050-250111.0 × 1.641.6 × 2.4 × 3.0WFY44-1065-100A1.11.2 × 1.662.0 × 2.8 × 3.0WFY50-1265-100IA1.51.2 × 1.662.0 × 2.8 × 3.0WFY44-1665-125A2.21.2 × 1.662.0 × 2.8 × 3.0WFY50-2065-12531.2 × 1.662.0 × 2.8 × 3.0WFY43-2465-160B31.2 × 1.662.0 × 2.8 × 3.0WFY46-2865-160A41.2 × 1.662.0 × 2.8 × 3.0WFY50-3265-16041.2 × 1.662.0 × 2.8 × 3.0WFY43-3665-200B5.51.2 × 1.662.0 × 2.8 × 3.0WFY47-4465-200A7.51.2 × 1.662.0 × 2.8 × 3.0WFY50-5065-2007.51.2 × 1.662.0 × 2.8 × 3.0WFY42-6065-250B111.2 × 1.662.0 × 2.8 × 3.0WFY46- 7065-250A111.2 × 1.662.0 × 2.8 × 3.0WFY50- 8065-250151.2 × 1.662.0 × 2.8 × 3.0WFY89-1080-100A2.21.5 × 2.8112.6 × 5.0 × 3.6WFY100-1280-10031.5 × 2.8112.6 × 5.0 × 3.6WFY90-1680-125A41.5 × 2.8112.6 × 5.0 × 3.6WFY100-2080-1255.51.5 × 2.8112.6 × 5.0 × 3.6WFY88-2480-160B5.51.5 × 2.8112.6 × 5.0 × 3.6WFY93-2880-160A7.51.5 × 2.8112.6 × 5.0 × 3.6WFY100-3280-1607.51.5 × 2.8112.6 × 5.0 × 3.6WFY88-3680-200B7.51.5 × 2.8112.6 × 5.0 × 3.6WFY94-4480-200A111.5 × 2.8112.6 × 5.0 × 3.6WFY100-5080-200151.5 × 2.8深入了解
-
02.囊式氣壓供水裝置XZG 系列囊式自動給水裝置 省去了高位水箱需防振處理的困難，且壽命長 , 又不必因樓房的增高而升高水箱 , 只需調節電接點壓 力表即可解決供水穩壓問題。 XZG 系列廣泛用于各個領域的生活、生產及消防用水系統。 XZP 系列在 熱水供應、采暖、 空調等系統中起穩壓作用。它獨特的優越性，深受廣大用戶的歡迎。成套設備便于安 裝施工，操作、管理、維修方便，本設備采用優 質水泵， 噪音小、運轉正?？煽?。一、主要特點：1 、 罐體為密封裝置，密封性能好，一次充氣可保持長期使用 。2 、罐體內裝 有供水專用膠囊，水在囊里，氣在囊外，水氣不接觸，保證了水質不受污染 。3 、占地面積小、安裝快、投資省、操作維修方便。4 、能自動消除管網中的 水錘及噪音。二、設備構造 XZG （ P ）系列供水裝置有氣壓水罐、水泵、電 控柜、安全閥、電接點壓力表、閘閥、截止閥、止回閥、自動 排氣閥、球閥及管道等組成一個完善的自動給水調節裝置，氣壓水罐由內、外兩 層組成，外層為鋼制圓 筒，為充滿氣體的氣室，內層為橡膠囊的水室。三、工作原理氣壓給水裝置 ：整個裝置構成后就可以工 作，首先啟動穩壓泵，向供水管網和氣壓水罐的水室內充水 ，一部分被送入管網供用戶使用外，另一部分多余的水被壓入膠囊內，膠囊內的空 氣通過自動排氣閥排 除，保證水體內不存在氣體，當壓力達到設計zui高壓力時，通過壓力信號傳遞到電控柜，電控柜控制水 泵停止運轉，隨著 膠囊內水的使用減少，水壓逐漸降低，當罐體內壓力降至設定zui低壓力時，壓力信號 傳遞給電控柜，電控柜指使水泵啟動，使水再次送到管網 和水室。囊式給水裝置技術參數 表：型號XZG電機功率（Kw）水泵參數供水管徑供水戶數流量（m3/h）揚程※0.6×1 -40×20.6×1-40×2×3×4×5×60.751.52.22.23620364860725060※0.8×1-40×20.8×1- 40×2×3×4×5×60.751.52.22.236203648607250601.0×1-40×2×3×4×5×6×71.52.22.2336364860728450601.0×1-50×2×3×4×5×6×7345.55.57.51245607590105651251.2×1-50×2×3×4×5×6×745.57.57.5111845607590105651801.4×1-65×2×3×4×5×6×745.57.57.511243648607284802401.4×1-80×2×3×4×5×6×75.57.51111153636486072841003601.4×1- 80×2×3×4×5×6×7111518.518.5225442567084981005401.6×1- 80×2×3×4×5×6×7111518.518.5225442567084981005402.0×1-80×2×3×4×5×6×7111518.518.5225442647084981005402.0×1- 100×2×3×4×5×6×71518.52230307242647084981257202.0×1-100×2×2×3×4×5×618.5303745551004060801001201501000注： ? 作為供水裝置還可以與深井泵配合使用。 ? 具體設備尺寸及重量選定型號后，根據 現場 空間我方提供圖紙及其他相關數據。深入了解
-

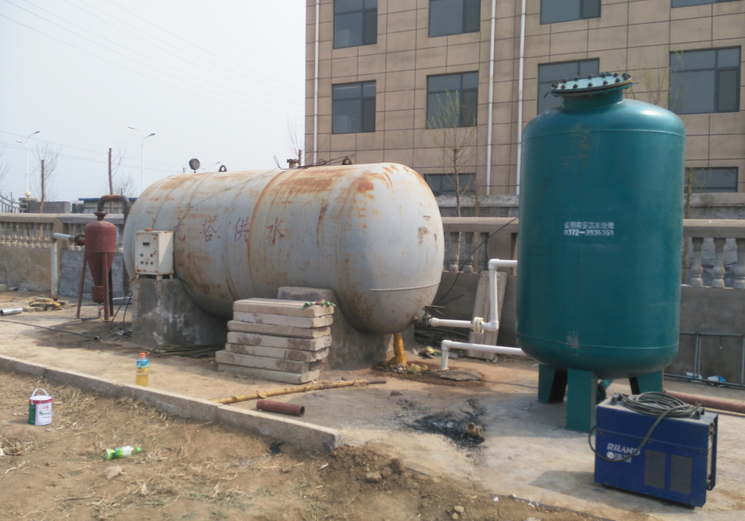

03.無塔供水一、使用與保養 第 一次無塔供水設備啟動前除進水閥門外，應把人孔蓋。壓力表、安裝閥裝好，并將排污閥門和截止閥門關閉，以防增壓器內的空氣隨水的進入而排掉。 將開關扳到“手動”位置，按下啟動按鈕，待設備運轉正常時，再把開發扳到“自動”位置，即處于自動控制狀態，同時壓力表指針（黑色）逐漸升高，當達到壓力上限時，即黑色指針與紅指針重合時則自動停止。停泵時，檢查各個部分，若發現漏氣漏水現象，應排除掉。 待設備一切正常時即可打開截止閥門進行使用，當壓力逐漸下降，達到壓力下限時，即黑指針與紅指針重合，則水泵可以自行運轉供水。 增壓器及其它附屬設備、配件，應每年噴一次漆，以延長其使用壽命。 增壓器使用一段時間后，可打開排污閥門，把水中泥沙。穢物排掉，以提高水質。 壓力表用透明塑料布或其他方法封閉好，以防止雨水、灰塵等雜物進入，影響正常使用。 水泵的使用與保養方法，詳見說明書。 二、工作原理 該設備是利用壓縮空氣的反彈壓力使局部增壓達到供水目的，一定量氣體的壓力和它所占體積成反比，由水泵將水通過逆水伐壓入罐體，當壓力達到壓力表上限定位時，繼電器切斷電源，指示水泵停止工作，自動補氣開始，同時水在反彈壓力的作用下自動向管網送水，壓力罐的水位在下降中，反映到壓力表運行針上，當壓力表運行針接觸下限為指針時，指示水泵重新啟動，如此反復，確保用戶正常用水。， 三、規格型號： 立式、臥室、一罐兩體，用戶根據自身情況自由選擇 四、功能 取代高位水箱、水塔、貯水池。自動補氣、自動啟動。自動停機、自動產生壓力，把水送往高樓，如停電罐體存水可輸入管網繼續供水。 五、一罐兩體供水設備 該設備代替了傳統的儲水池的供水方式，水源不受污染，可直接加壓進入供水管網。占地小。安裝簡便，只需要接通電源、水源和供水管路即可正常供水，比建儲水池省工省料。適用于水源管網壓力較低的機關、企事業單位、學校、浴池等。使用供水達到更高更遠的效果。 技術參數 序號容積（m3）工作壓力Mp筒體長直徑110.412501000220.412501200350.4190016004100.4300018005150.4390020006200.4450022007300.4520025008400.4725025009500.49300250010600.4113502500深入了解
-
