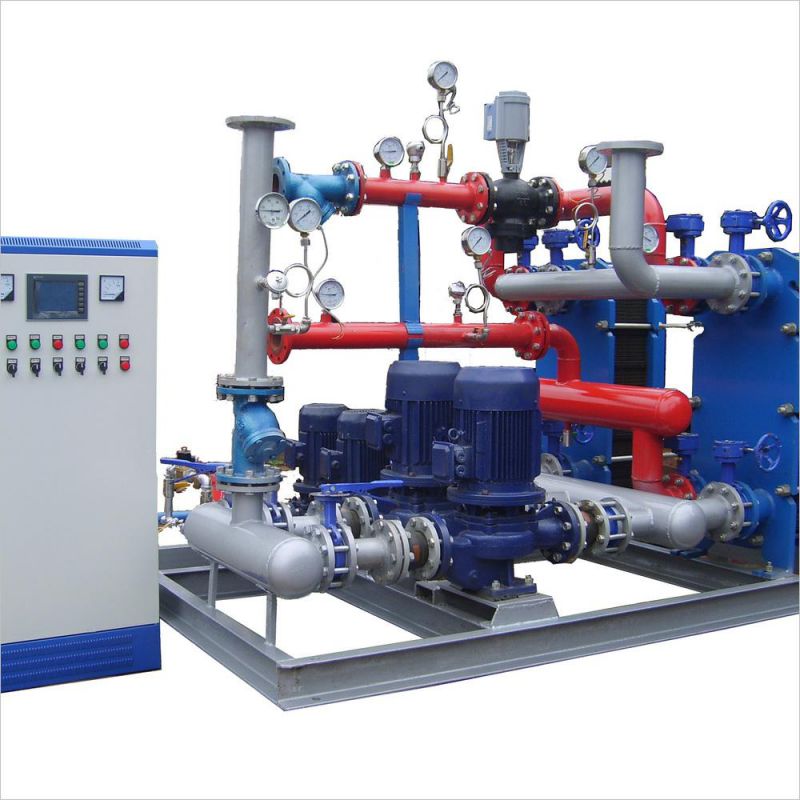

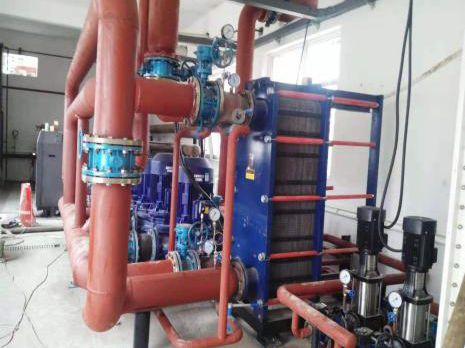

01.換熱機組安陽市安星水處理設備有限責任公司開發的整體式換熱機組具有 傳熱節約能源、結構緊湊等特點,并且具有良好的環保性能,整機運行噪聲低 , 外形美觀,操作 簡便。常使用在供暖、空調、冷卻等各種需要熱交換的場合,特別是住宅小區、企事業單位自建熱交換站。常規換熱機組 適用于一次網為≤ 160℃ 的高溫水的各種工況,當熱源為高溫高壓的過熱蒸汽時,公司還能結合用戶的具體工況和工況要求,給用 戶設計出具有zui佳的性能價格比的產品。 機組的高性能由所選擇的配套件來給予保證。機組所選配的配套器件,均具有 一定的行業代表性的產品, 本換熱機組配置靈活 ,還可根據用戶具體要求進行科學特別配置。本公司 為您提供的不僅僅是一套設備,而是一個綜合初投資和運行成本的zui佳投資方案??刂葡到y(tǒng)機組的 控制儀表柜均選進口的電氣元器件以保證控制的可靠性,控制模式分為三個檔次以滿足不同用戶的需求 :單回路溫度控制:該配置的機組,一次網配有電動調節閥,進行一次網的流量調節 來控制二次網的溫度;具有室外溫度補償功能,且具有斷電自動關閉熱源功能;而循環泵配置為變頻運行和備用泵自動啟動的自動形式;補水泵控制可由壓力開關或膨脹水箱開關信號來實現自動補水。該配 置的機組適合用戶有人值班且二次網工況相對穩定的條件下。全自動無人值守現場控制(需人工巡檢): 該配置的機組,一次網 上配有電動調節閥,控制二次網供水溫度;具有室外溫度補償功能;循環泵采用變頻控制,利用二次網 供回水壓差做為反饋信號,二次網進行變流量控制;補水泵采用自動補水,根據二次網回水壓力做為反 饋信號;一個水箱水位傳感器接入控制器自動控制水箱水位,而且具有缺水保護補水泵功能;二次網回 水管線加裝安全閥接至水箱,如二次回水壓力超過設定值,安全閥進行泄壓至安全值后自動關閉;正常 情況下,該機組處于無人值守自動運行狀態,只需員工定期進行巡檢。全自動無人值守遠程通訊控制:該配置的機組,控制器具有遠程通訊功能,能夠把一、二次網供回水的 溫度、壓力、流量及水泵狀態、電動調節閥狀態、水箱水位信號、變頻器的狀態等有關數據送給控制中 心,并能夠接受來自控制中心的控制指令進行遠程控制。通訊方式可以是有線也可以是無線方式,開放 的通訊協議。這樣用戶的供熱管網真正聯網運行,從根本上徹底解決了一次網水力失衡的問題。用戶只 需定期巡檢。選型說 明?表中給出的為常規機組,無補水系統和溫控系統或工況特殊時應特別注明,以便特殊設計。?具體接口方位及尺寸待選定型號后向我方索取相應圖紙。 ?若使用于冷卻系統需提供具體要求 ,我公司即按需求設計定作.深入了解
-

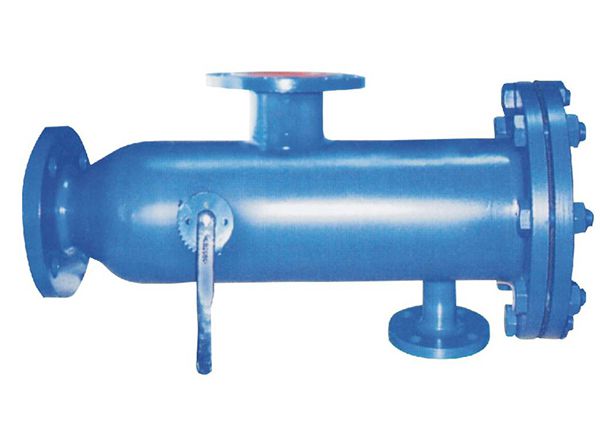

02.反沖洗過濾器反沖洗過濾器是一個能使用低質水進行過濾的除污器,同時也可用于其他需要過濾的工藝過程, 一般安裝在換熱器或執行機構的前面,不定期沖洗排除雜質。排污口和旋轉手柄加裝自動裝置即為全自 動反洗過濾器。? 直接安裝在管網系統上,不需要任何支撐結構 ,節省空間。? 在全流量下能正常工作,既保持高的流量,又具 有低的壓力降,避免了由于流速低而造成的表面污漬。? 節約投 資費用,在安裝過程中不需要多設旁通管路;降低了勞動強度,避免了在調試和維修過程中的拆卸排污 。? 安裝靈活,可以水平安裝也適應于垂直安裝。型號LAB排污口型號L排污口FXG-L-8045020015032FXG-I-8030032FXG- L-10050026016032FXG-I- 10035032FXG- L-12560031019040FXG- I-12545040FXG- L-15070037022050FXG-I-15052050FXG- L-20085050026065FXG- I-20070065FXG- L-250110062031080FXG- I-25085080FXG- L-3001300750350100FXG- I-3001000100FXG- L-3501500870410125FXG- I-3501200125FXG- L-40017001000470150FXG- I-4001400150FXG- L-45019001125510150FXG- I-4501500150FXG- L-50020501250550150FXG- I-5001700150深入了解
-

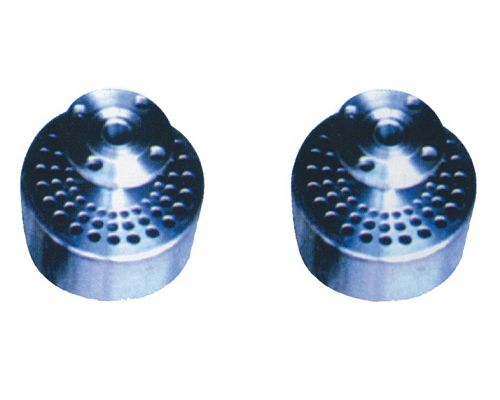

03.漩渦消音加熱器概述AX旋渦式消音加熱器是一種新型的汽水加熱器, 它將蒸汽直接導入水中,迅速將水加熱。本設備采用獨特 的消聲結構,解決了傳統加熱方式費用高、噪 音大、安裝工程量大等難題,并且可以與溫度控制器、水位計等組成全自動運行的熱水制備系統 。 工作原理AX旋渦式消音加熱器產品圖如右, 內芯上斜孔為偏心向 上傾斜形式,蒸汽從斜孔中進入水中時呈旋流噴出, 推動水在殼體內盤旋上升旋轉,一方面蒸汽可迅速 均勻地溶解于水中,熱損失小,另一方面,旋轉水流可更好的吸收蒸汽動能,消除噪聲,同 時被加熱水 不斷從殼體上表面園孔引出,帶動加熱器周圍的水流動,從而加熱整個水箱(水池)中的水。產品特點1節能。 熱效率可達99%,本加熱器使蒸汽快速均勻直接的溶于 水中,且蒸汽和被加熱水的壓差即使僅有0.04MPa,蒸汽仍能較好的加入水中,故熱損失 小,熱效率高 。2、可加熱水溫高。使用該加熱器可獲得較高溫度的熱水,其zui高加熱溫度,敞口容器為98 ℃,壓力容器可達150℃ ,zui大 工作壓力1.6MPa。3、振動小、噪音低。本加熱器因采用內 部旋流消聲結構,摘引低于50db,振動大大減低。蒸汽壓力越大、加熱溫度越高 ,噪音反而越小。4、總投資低。熱源直接進入水箱,可省缺熱水用泵房設備,節省投資。5、操作維修 簡單。水汽分開控制,故水箱 內剩余冷水可重復加熱,控溫方便,加熱器外形尺寸小,重量輕,維修簡 單。選型使用說明1、AX旋渦式消音加熱器有額定的蒸汽耗 量指標,設計選型時應根據實際所需的蒸汽耗量,選用一臺或多臺 加熱器。由于加熱器帶動周圍水的能 力有限,一般考慮8立方左右一臺加熱器。2、選用單臺加熱器應安裝在水箱中間;多臺并聯 使用時應 均勻布置。3、安裝時加熱器底部距水箱底部為設計水深的1/3~2/5,進入水箱的 蒸汽管道應固定,就近安裝止回閥,防止發生水倒流事故 。深入了解
-
04.汽水混合加熱器◆ 概述 : QSH 汽水混合加熱器是一種有效利用蒸汽的熱能節能換熱設備。蒸汽和水(衛生用水、采暖水、工 業用水及污水等)直接混合,可直接安裝在管道上。具有換熱效率高、汽水混合均勻、噪聲低、不占空 間、安裝使用簡單等優點,適用于采暖、空調系統、工業運用或其它采用蒸汽加熱流體的場合。 QSH 汽水混合加熱器結構如圖所示,有進水 、進汽和出水三個接口,核心部件為具有特殊流動性的拉閥爾噴管。被加熱水流經拉閥爾管喉部時,其 流動特性發生變化,其靜壓、動壓及流速不斷改變;同時,蒸汽從拉閥爾管上眾多的斜孔中噴出,二者 在不斷的物理參數變化中充分混合,實現熱質交換。為保證加熱器安全的運行, QSH 汽水混合加 熱器蒸汽入口處設有過濾網,防止管道中雜物堵塞噴管小孔,影響使用效果;殼體內填充金屬填料,消 除噪聲。 ◆ 設計選型 : QSH 可用于空調采暖、衛生熱水的加熱系統 。設計時應根據zui大時水的流量和熱負荷(加熱器所需蒸汽噴入量)確定二項參數選定型號。 1 、加熱器未通入蒸汽時,額定流量下的水 頭損失約為 50KPa ;通入蒸汽后,水頭損失可按 10KPa 考慮。 2 、蒸汽壓力應大于水壓 0.05MPa 以上,系統方能正常運行。 3 、 QSH 加熱器用于生活熱水系統時,應 設置中間水箱,不能直接進入淋浴器,防止水溫失控,發生意外事故。 4 、蒸汽管道應就近設置止回閥,防止水倒流至蒸汽管路 。 5 、蒸汽管道應設置過濾器過濾臟 物,設置調節閥門,便于控制操作。 ◆ 安裝使用 : 1 、加熱器既可水平 安裝,也可豎直向下安裝,蒸汽入口應水平或向下。 2 、加熱器前后裝設閥門、壓力表及溫度計,以便于觀察和調節加熱 器工作狀況。 3 、啟動時,應先通水 ,再通汽;停機時,先切斷汽源,再切斷水。外型尺寸:DLQSH46810121620243240486480額定流量m 3 /h1.22.54.571018253560105165260350工作壓力MPa1.2凈重kg1010252525757575300300300300300噪聲dB≤65A mm2403606601200B mm105130170300C mm105130220450水側法 蘭DN40DN65DN125DN250汽側法蘭DN40DN65DN125DN250深入了解
-
05.補水穩壓排氣機組XZP 系列補水穩壓排氣機組又稱為落地膨脹水箱, 省去了暖通空調系統高位水箱需防振處理的困難,且壽命長 , 又不必因樓房的增高而升高水箱 , 只需調節電接點壓 力表即可解決補水穩壓問題。XZP 系列在 熱水供應、采暖、 空調等系統中起穩壓排氣作用。它獨特的優越性,深受廣大用戶的歡迎。成套設備便于安 裝施工,操作、管理、維修方便,本設備采用優 質水泵, 噪音小、運轉正??煽俊?nbsp; 一、主要特點: 1 、 罐體為密封裝置,密封性能好,一次充氣可保持長期使用 。2 、罐體內裝 有供水專用膠囊,水在囊里,氣在囊外,水氣不接觸,保證了水質不受污染 。3 、占地面積小、安裝快、投資省、操作維修方便。4 、頂部裝有排氣閥,氣囊的擾動作用,能自動消除管網中的 水錘及噪音,排除系統中的氣體。 二、設備構造 XZG ( P )系列供水裝置有氣壓水罐、水泵、電 控柜、安全閥、電接點壓力表、閘閥、截止閥、止回閥、自動 排氣閥、球閥及管道等組成一個完善的自動給水調節裝置,氣壓水罐由內、外兩 層組成,外層為鋼制圓 筒,為充滿氣體的氣室,內層為橡膠囊的水室。三、工作原理 整個裝置構成后就可以工 作,首先啟動穩壓泵,向管網和氣壓水罐的水室內充水 ,一部分被送入管網,另一部分多余的水被壓入膠囊內,膠囊內的空 氣通過自動排氣閥排 除,保證水體內不存在氣體,當壓力達到設計zui高壓力時,通過壓力信號傳遞到電控柜,電控柜控制水 泵停止運轉,當系統水溫下降而水體積變小,水壓逐漸降低,當罐體內壓力降至設定zui低壓力時,壓力信號 傳遞給電控柜,電控柜指使水泵啟動,使水再次送到管網 和水室,反之當水系統溫度升高,水體積變大則壓縮囊外空氣起到穩壓作用,如果超過一定限值,則安全閥打開,水排回水箱,在正常合理的設計選型下設定好的上下限值所產生的調節水量正好滿足正常溫差下的水體積變化。囊式給水裝置技術參數 表:型號XZP 電機功率(Kw)水泵參數補水管徑調節容積m3流量(m3/h)揚程※0.6×1 -40×20.6×1-40×2×3 &n bsp; ×4 &n bsp; ×5 &n bsp; ×60.751.52.22.2362036486072500.13※0.8×1-40×20.8×1- 40×2×3 &n bsp; ×4 &n bsp; ×5 &n bsp; ×60.751.52.22.2362036486072500.351.0×1-40×2×3 ×4 ×5 ×6 &n bsp; ×71.52.22.23363648607284500.51.0×1-50×2×3 ×4 &n bsp; ×5 ×6 ×7345.55.57.51245607590105650.51.2×1-50×2×3 ×4 ×5 ×6 ×745.57.57.5111845607590105650.751.4×1-65×2×3 &n bsp;×4 ×5 &n bsp; ×6 &n bsp; ×745.57.57.511243648607284801.01.4×1-80×2×3 ×4 ×5 &n bsp; ×6 &n bsp; ×75.57.51111153636486072841001.01.4×1- 80×2×3 ×4 ×5 &n bsp; ×6 &n bsp; ×7111518.518.5225442567084981001.01.6×1- 80×2×3 ×4 ×5 ×6 ×7111518.518.5225442567084981001.952.0×1-80×2×3 ×4 ×5 ×6 &n bsp;×7111518.518.5225442647084981003.652.0×1- 100×2×3 ×4 ×5×6×7 1518.52230307242647084981253.652.0×1-100×2×2 &n bsp; ×3 ×4 ×5 ×618.5303745551004060801001201503.65深入了解
-
06.換熱機組安陽市安星水處理設備有限責任公司開發的整體式換熱機組具有 傳熱節約能源、結構緊湊等特點,并且具有良好的環保性能,整機運行噪聲低 , 外形美觀,操作 簡便。常使用在供暖、空調、冷卻等各種需要熱交換的場合,特別是住宅小區、企事業單位自建熱交換站。常規換熱機組 適用于一次網為≤ 160℃ 的高溫水的各種工況,當熱源為高溫高壓的過熱蒸汽時,公司還能結合用戶的具體工況和工況要求,給用 戶設計出具有zui佳的性能價格比的產品。 機組的高性能由所選擇的配套件來給予保證。機組所選配的配套器件,均具有 一定的行業代表性的產品, 本換熱機組配置靈活 ,還可根據用戶具體要求進行科學特別配置。本公司 為您提供的不僅僅是一套設備,而是一個綜合初投資和運行成本的zui佳投資方案??刂葡到y(tǒng)機組的 控制儀表柜均選進口的電氣元器件以保證控制的可靠性,控制模式分為三個檔次以滿足不同用戶的需求 :單回路溫度控制:該配置的機組,一次網配有電動調節閥,進行一次網的流量調節 來控制二次網的溫度;具有室外溫度補償功能,且具有斷電自動關閉熱源功能;而循環泵配置為變頻運行和備用泵自動啟動的自動形式;補水泵控制可由壓力開關或膨脹水箱開關信號來實現自動補水。該配 置的機組適合用戶有人值班且二次網工況相對穩定的條件下。全自動無人值守現場控制(需人工巡檢): 該配置的機組,一次網 上配有電動調節閥,控制二次網供水溫度;具有室外溫度補償功能;循環泵采用變頻控制,利用二次網 供回水壓差做為反饋信號,二次網進行變流量控制;補水泵采用自動補水,根據二次網回水壓力做為反 饋信號;一個水箱水位傳感器接入控制器自動控制水箱水位,而且具有缺水保護補水泵功能;二次網回 水管線加裝安全閥接至水箱,如二次回水壓力超過設定值,安全閥進行泄壓至安全值后自動關閉;正常 情況下,該機組處于無人值守自動運行狀態,只需員工定期進行巡檢。全自動無人值守遠程通訊控制:該配置的機組,控制器具有遠程通訊功能,能夠把一、二次網供回水的 溫度、壓力、流量及水泵狀態、電動調節閥狀態、水箱水位信號、變頻器的狀態等有關數據送給控制中 心,并能夠接受來自控制中心的控制指令進行遠程控制。通訊方式可以是有線也可以是無線方式,開放 的通訊協議。這樣用戶的供熱管網真正聯網運行,從根本上徹底解決了一次網水力失衡的問題。用戶只 需定期巡檢。選型說明? 表中給出的為常規機組, 無補水系統和溫控系統或工況特殊時應特別注明,以便特殊設計。? 具體接口方位及尺寸待選定型號后向我方索取相應圖紙。 ? 若使用于冷卻系統需提供具體要求 ,我公司即按需求設計定作。深入了解
